Uygun Maliyetli PCB'ler Montajı: Tasarrufların Gerçekte Nereden Geldiği

Uygun maliyetli PCB montajı öncelikle en düşük fiyatlı sözleşmeli üreticiyi bulmakla ilgili değildir; bu, kart fabrikaya ulaşmadan çok önce alınan kararların sonucudur. Bileşen seçimi, üretilebilirlik için tasarım (DFM) uyumluluğu, panelizasyon stratejisi ve sipariş hacminin tümü, toplam montaj maliyetine herhangi bir CM'den teklif edilen birim başına fiyattan daha fazla katkıda bulunur. Her aşamada maliyetin nerede oluştuğunu anlamak, mühendislerin ve satın alma ekiplerinin kaliteden veya güvenilirlikten ödün vermeden harcamaları azaltan hedefli kararlar almasına olanak tanır.

Uygun maliyetli PCB montajı için en yüksek etkili beş kol şunlardır:

• Bileşen standardizasyonu ve tercih edilen parça listeleri: Üreticinin onaylı satıcı listesindeki (AVL) bileşenlerin birden fazla kaynak bulma seçeneğiyle kullanılması, anlık satın alma primlerini ortadan kaldırır ve tedarik teslim süresi riskini azaltır. Stokta olmayan, tek kaynaklı bir bileşen, tüm üretim çalışmasını 8-16 hafta geciktirebilir ve tahsis kesintileri sırasında BOM maliyetine %15-30 oranında katkıda bulunabilir.
• Üretilebilirlik için tasarım (DFM) uyumluluğu: DFM incelemesi yapılmadan tasarlanan kartlar, manüel yeniden işleme, daha yüksek kusur oranları, artan denetim süresi ve karmaşık al ve yerleştir kurulumları için programlama ücretleri gibi satış sonrası gizli maliyetlere neden olur. Sektör verileri sürekli olarak şunu gösteriyor: Üretim maliyetinin %70-80'i tasarım aşamasında kilitleniyor , tek bir bileşen yerleştirilmeden önce.

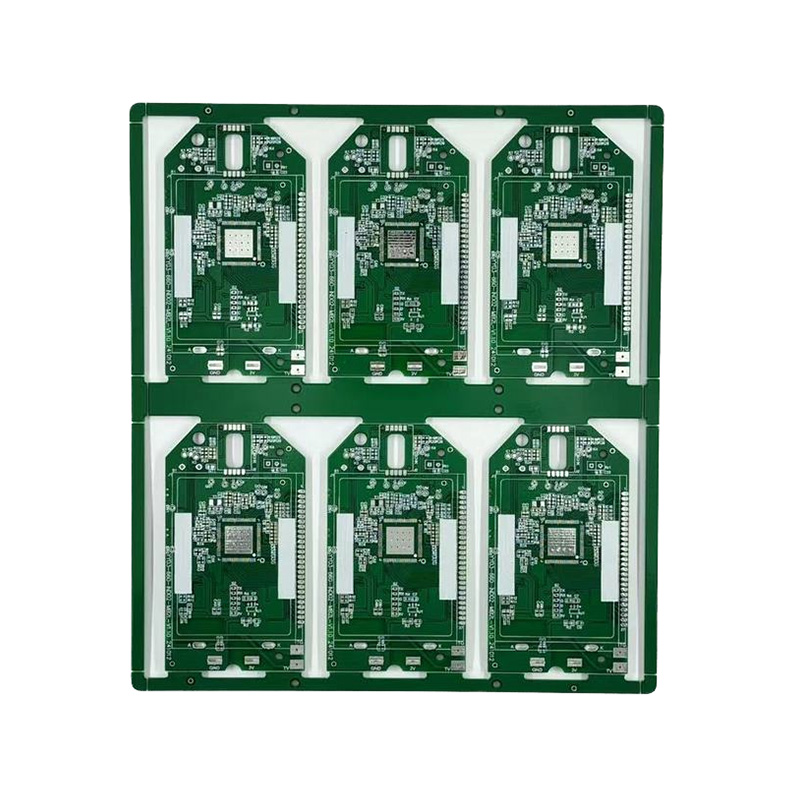

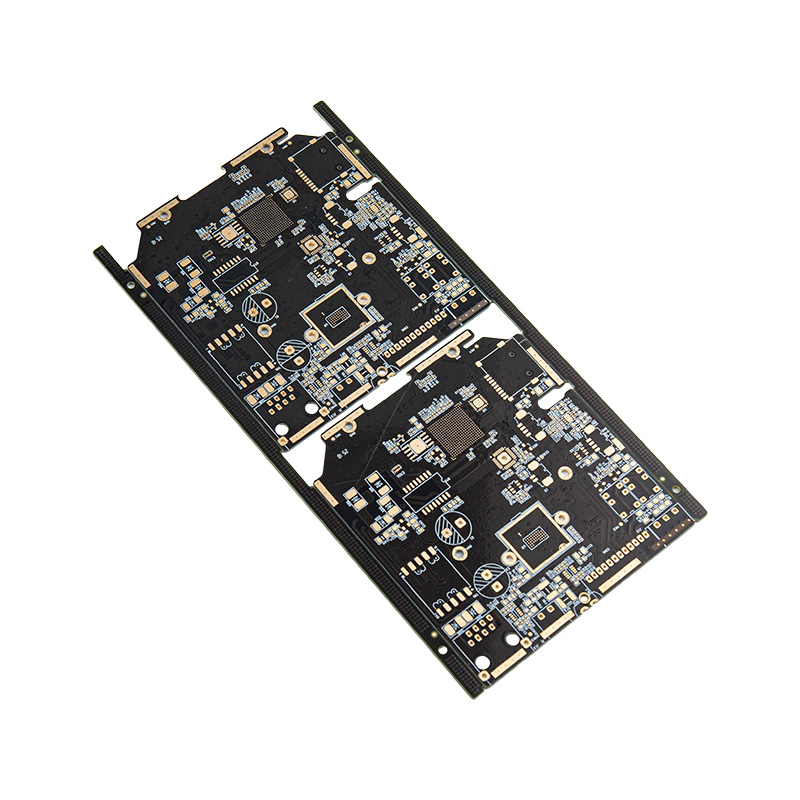

• Panelizasyon: SMT işleme için birden fazla PCB'yi tek bir panelde gruplamak, birim başına kurulum, şablon yazdırma ve yeniden akış maliyetlerini önemli ölçüde azaltır. Küçük panolar için (100 cm²'nin altında), panelizasyon genellikle montaj maliyetini, ayrı panoların çalıştırılmasına kıyasla birim başına %30-50 oranında azaltır.
• SMT'ye karşı delik oranı: Yüzeye montaj teknolojisi (SMT) yerleştirme oldukça otomatiktir ve genellikle manuel işçilik gerektiren açık delik (THT) yerleştirmenin çok daha az maliyetlidir. Ağırlıklı olarak SMT tasarımındaki her THT bileşeni orantısız maliyete neden olur. Mekanik dayanıklılık için delikli konnektörlerin gerekli olduğu durumlarda, bastırarak geçirme alternatifleri lehimleme işlemini tamamen ortadan kaldırır.
• Hacim konsolidasyonu ve tahmin doğruluğu: Sözleşmeli üreticiler, montaj amortismanını çalışma miktarı üzerinden fiyatlandırır. 50 bileşenli basit bir kartın 500 birimlik bir çalışması, montajda kart başına 8-12 dolara mal olabilir; 5.000 adetteki aynı tahta genellikle 1,50-3,00 dolara düşer. Hacim konsolidasyonuna olanak tanıyan doğru talep tahmini, satın alma ekiplerinin kullanabileceği en erişilebilir maliyet azaltma araçlarından biridir.

Mevcut Montaj Harcamalarınızda Denetlenecek Gizli Maliyet Etkenleri

Bariz birim maliyetin ötesinde, tedarikçi karşılaştırması sırasında montaj faturalarındaki bazı kalemler sıklıkla gözden kaçırılıyor. NRE (tekrarlanmayan mühendislik) ücretleri — şablon imalatını, programlamayı ve ilk ürün incelemesini kapsar — genellikle yeni pano tasarımı başına 150 ila 800 ABD Doları arasında değişir ve genellikle küçük işler için teklif edilen fiyatlara gömülür. Şablon maliyetleri (lazerle kesilmiş paslanmaz çelik için 80 ila 250 ABD Doları) tasarım revizyonu başına sabitlenir, bu da sık tasarım değişikliklerini düşük hacimlerde orantısız derecede pahalı hale getirir. Ek olarak, Röntgen muayenesi ve fonksiyonel test armatürleri kart türü başına 500 ila 2.500 ABD Doları arasında kurulum ücretleri taşır ve fatura toplamlarını azaltmak için hariç tutulmamalı, test edilmemiş düzeneklerin kusur riskine ve garantiye maruz kalma riskine göre değerlendirilmelidir.

PCB Yerleşim Tasarımı Yazılımı: İş Akışınız için Doğru Aracı Seçme

PCB yerleşim tasarım yazılımı, tüm montaj maliyetinin, üretilebilirliğin ve performans sonuçlarının belirlendiği birincil araçtır. EDA (elektronik tasarım otomasyonu) platformunun seçimi yalnızca tasarımcının üretkenliğini değil aynı zamanda DFM kontrollerinin kalitesini, simülasyon verilerinin doğruluğunu, sözleşmeli üreticilerle işbirliği kolaylığını ve tasarım dosyalarının uzun vadeli sürdürülebilirliğini de etkiler. Hiçbir araç evrensel olarak ideal değildir; doğru seçim tasarımın karmaşıklığına, ekip büyüklüğüne, bütçeye ve entegrasyon gereksinimlerine bağlıdır.

DFM Kontrol Yetenekleri: Nelere Bakılmalı?

PCB yerleşim tasarım yazılımınızın DFM kural kontrolü özelliği, doğrudan montaj verimi ve maliyetine bağlıdır. Araç en azından şunları uygulamalıdır: minimum dairesel halka ve matkaptan bakıra açıklıklar (matkabın patlamasını önlemek için), lehim maskesi genişletme kuralları (ince aralıklı IC'lerde köprülemeyi önlemek için), bakırdan karta kenar boşlukları (yönlendirme ve panelden çıkarma sırasında iz maruziyetini önlemek için) ve avlu örtüşme tespiti (imalattan önce bileşen yerleştirme çakışmalarını işaretlemek için). Altium ve Cadence gibi birinci sınıf platformlar aynı zamanda gerçek zamanlı 3D açıklık kontrolünü ve empedans kontrollü yönlendirmeyi otomatik katman yığını doğrulamayla bütünleştirir; bunlar 1 GHz'in üzerindeki yüksek hızlı tasarımlar için kritik olan, ancak daha basit karışık sinyalli kartlar için gereksiz ek yük olan yeteneklerdir.

Dosya Çıkışı ve CM Uyumluluğu

Hangi PCB düzeni tasarım yazılımının kullanıldığına bakılmaksızın, sözleşmeli üreticiye teslim edilen çıktı paketi şunları içermelidir: tüm bakır katmanlar için Gerber RS-274X dosyaları, matkap dosyaları (Excellon formatı), kart taslağı (mekanik katman), lehim maskesi ve serigrafi katmanları, Excel veya CSV formatında bir Malzeme Listesi ve bir ağırlık merkezi/al ve yerleştir dosyası (her bileşen için XY koordinatları ve rotasyon). Bazı CM'ler, Gerber'lerin yerine giderek daha fazla ODB veya IPC-2581 yerel tasarım dosyalarını kabul ederek DFM incelemesi için daha zengin veriler sunar ve çeviri hataları riskini azaltır. Araç zincirinizi tamamlamadan önce CM'nizin tercih ettiği giriş formatını doğrulamak, bant çıkışı sırasında maliyetli dosya dönüştürme gecikmelerini önler.

Hızlı Dönüş PCB Üreticileri: Terimin Gerçekte Anlamı

Hızlı dönüşlü PCB üreticileri, operasyonlarını özellikle sıkıştırılmış teslim süreleri etrafında inşa eden imalat ve montaj hizmet sağlayıcılarıdır; geleneksel toplu PCB üreticilerinin standart 10-15 günlük teslim sürelerine kıyasla, tipik olarak 24-72 saatte çıplak kart imalatı ve 3-7 iş gününde montajlı kartlar sunarlar. Bu hız priminin bir bedeli vardır: Çıplak panolar için hızlı dönüş fiyatlandırması genellikle Birim başına 3–8 kat daha yüksek hacimli üretim fiyatlandırmasından daha fazla ve hızlı montaj dönüşleri, standart NRE ve birim başına oranlara göre %25-100 oranında ek ücretler taşır.

Hızlı dönüşlü PCB üreticilerinin iş durumu üç senaryoda en güçlüsüdür: prototip ve tasarım yineleme döngüleri mühendislik zaman maliyetlerinin imalat primlerini çok aştığı durumlarda; üretim hattında acil durumlar Arızalı bir yönetim kurulunun üretim hattını durdurması ve kesinti maliyetlerinin saat başına binlerce doları aşması; ve kısa pencere piyasası lansmanları ilk hamle avantajının hızlandırma maliyetini haklı çıkardığı yer. Planlı hacimli üretim için, hızlı dönüş hizmetleri nadiren maliyet açısından gerekçelendirilir ve prim, önceden oluşturulmuş montajların güvenlik stoğunun korunmasına daha iyi yatırılır.

Quick Turn PCB Pazarındaki Önemli Oyuncular

Hızlı dönüşlü PCB pazarı coğrafyaya, yetenek aralığına ve hedef müşteriye göre üç katmana ayrılır:

• Çin merkezli çevrimiçi platformlar (JLCPCB, PCBWay, Seeed Fusion): Standart özellikli hızlı dönüşler için en düşük mutlak fiyatı sunun; 48 saatte 10 parçalı, 2 katmanlı bir tahta 20 doların altında bir fiyata standarttır. Şirket içi bileşen envanteriyle 3-5 günlük montaj süresi mevcuttur. Maliyetin birincil kısıtlama olduğu ve düzenleyici sertifikasyon belgelerinin gerekli olmadığı prototip çalışmaları için en uygunudur.
• Kuzey Amerikalı hızlı dönüş uzmanları (Advanced Circuits, Sunstone Circuits, Sierra Circuits, TTM Technologies): Savunma ve havacılık uygulamaları için tam IPC Sınıf 2 veya Sınıf 3 sertifikası, UL tarafından tanınan malzemeler ve ITAR uyumlu kullanım ile 24-48 saat çıplak tahta üretimi sunun. 5-7 günlük dönüşlerle montaj hizmetleri mevcuttur. Birim başına maliyet, Çin platformlarından önemli ölçüde daha yüksektir, ancak nakliye teslim süresi, IP güvenliği ve mevzuata uygunluk gereklilikleri, birçok uygulama için yerel kaynak kullanımını zorunlu kılmaktadır.
• Avrupa hızlı dönüş sağlayıcıları (Eurocircuits, Multi-CB, Beta LAYOUT): AB pazarına 1-5 günlük üretim teslim süreleri, CE uyumlu kalite belgeleri ve RoHS uyumlu işleme ile hizmet verin. Çevrimiçi DFM kontrolü ve anında fiyat teklifi verme standart özelliklerdir. CE işareti veya REACH uyumluluk belgeleri için yerel kaynaklı kartlara ihtiyaç duyan AB merkezli tasarım ekipleri için güçlü seçim.

Hızlı Dönüş Siparişi Vermeden Önce Neleri Doğrulamanız Gerekir?

Hızlı dönüş teslim süresi taahhütleri yalnızca üreticinin kapasite yönetimi ve bileşen kullanılabilirliği sistemleri kadar güvenilirdir. Zaman açısından kritik bir sipariş vermeden önce şunları onaylayın:

• Tüm bileşenler şirket içi stoktadır Sipariş onayından önce CM'de. Stokta olmayan tek bir bileşen tüm hızlı dönüş programını çökertir. Saygın CM'ler, hızlandırılmış siparişleri kabul etmeden önce gerçek zamanlı BOM kullanılabilirlik kontrolleri sağlar.
• DFM incelemesi, teklif edilen teslim süresine dahildir, ek değil. Bazı CM'ler, üretim teslim süresini sipariş verme yerine DFM onayına göre belirtir; bu, fiili geri dönüş süresine 12 ila 24 saat ekleyebilecek bir ayrımdır.
• Belirtilen teslim süresi bir iş günü sayımıdır, takvim günleri değil. Çarşamba günü yapılan "5 günlük" dönüş, hafta sonlarının hariç tutulduğu bir sonraki Çarşamba gününe kadar gönderilmeyebilir.
• Test ve muayene belirtilmiştir. Hızlı dönüş tertibatları elektrik testini atlamamalıdır; 5 günlük bir bekleme sonrasında arızalı bir kartı almanın maliyeti, uçan bir sondanın veya işlevsel testin maliyetini önemli bir farkla aşmaktadır.

Üçünün Birleştirilmesi: Tasarımdan Maliyeti Optimize Edilmiş, Hızlı Dönüşlü Üretime

PCB geliştirmedeki en güçlü sonuçlar, yerleşim tasarımı yazılımı seçiminin, montaj maliyeti optimizasyonunun ve hızlı üretici seçiminin bağımsız kararlar yerine entegre bir sistem olarak ele alınmasından gelir. Bu entegrasyonu başarmak için pratik bir çerçeve:

1. Hedef CM'nizle eşleşen DFM kural kümelerine sahip düzen yazılımını seçin. Önde gelen hızlı dönüş üreticileri, süreç kapasitesi tablolarını yayınlar (minimum iz/alan, boyutlar, bakır ağırlıkları, kontrollü empedans toleransları). Bu kuralları proje başlangıcında EDA aracınıza yüklemek, ihlalleri dosya gönderildikten sonra DFM incelemesi yerine tasarım sırasında yakalar.
2. CM'nizin stoklanmış envanterine göre tercih edilen bir bileşen kitaplığı oluşturun. Hem JLCPCB (LCSC kütüphanesi) hem de birçok yerel CM, bileşen envanterini çevrimiçi olarak yayınlar. Stoklu parçalarla tasarım yapmak, hızlı dönüş programı arızasının en yaygın tek nedenini ortadan kaldırır: bileşen tedarikindeki gecikmeler.
3. Hacmi taahhüt etmeden önce tasarımı doğrulamak için prototip hızlı dönüşlerini kullanın. Bir yerleşim hatasını yakalayan 500 $'lık bir hızlı dönüş prototip çalışmasının maliyeti, NRE ve 1.000 birimlik bir üretim çalışmasının hurdaya çıkarılmasının malzeme maliyetiyle karşılaştırıldığında son derece küçüktür. Optimize edilecek bir değişken değil, sabit bir maliyet olarak geliştirme planına bir veya iki hızlı dönüş doğrulama döngüsü ekleyin.
4. Doğru dönüm noktasında toplu fiyatlandırmaya geçiş. Çoğu CM, 100, 500 ve 1.000 birimde anlamlı fiyat indirimleri sunar. Tasarım doğrulandıktan ve hacim tahmin edilebilir hale geldikten sonra, 3-6 aylık talebi planlı sürümlerle tek bir paket siparişte birleştirmek, aylık hızlı dönüş siparişlerine kıyasla montaj maliyetini genellikle %40-60 oranında azaltır; hatta envanter taşıma maliyetini de hesaba katar.

Disiplinli DFM uygulamasının birleşimi PCB düzeni tasarım yazılımı konusunda titiz bir yaklaşım uygun maliyetli PCB montajı tasarım ve satın alma kararları ve ne zaman olacağına dair net bir anlayış yoluyla hızlı dönüş PCB üreticileri kaçınılabilir prim harcamalarını temsil ettiklerinde gerçek değer sağlarlar, her ölçekte verimli elektronik üretiminin operasyonel temelini oluşturur.
