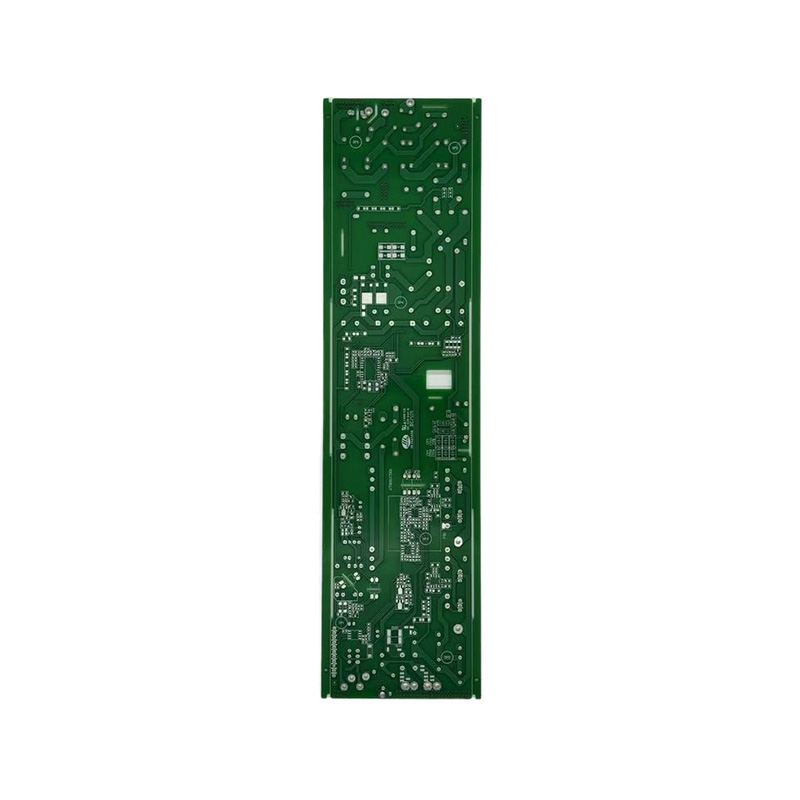

Özel Yüksek Güçlü PCB

Ana Sayfa / Ürünler / PCB'ler / Yüksek Güçlü PCB

Yüksek Güçlü PCB Üreticiler

Yüksek güçlü PCB'ler, yüksek akımlar ve yüksek voltajlar tarafından üretilen muazzam ısıyı taşımak ve verimli bir şekilde dağıtmak için özel olarak tasarlanmış modern elektronik cihazların güç merkezidir. Alüminyum, seramik veya kalın bakır gibi mükemmel termal iletken malzeme seçimini kullanarak geleneksel devre kartlarının malzeme sınırlamalarını aşarlar. 5 oz'a kadar bakır kalınlığı ve 32 katmanlı karmaşık yapıyla birleştiğinde geniş ve kararlı bir akım yolu sağlarlar. İnce 0,075 mm'lik izler ve 10:1 kalınlık-açıklık oranıyla, kompakt bir kaplama alanı içerisinde sağlam elektrik bağlantısı ve ısı dağıtımı sağlarlar. Endüstriyel güç kaynakları, otomotiv tahrik sistemleri ve yüksek güçlü LED aydınlatma gibi kritik uygulamalarda yaygın olarak kullanılan bu ürünler, yüksek yükte çalışma altında stabilite ve güvenlik için sağlam bir temel sağlar.

Hakkında
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Elektronik Teknoloji A.Ş. Çin Yüksek Güçlü PCB Üreticiler ve Özel Yüksek Güçlü PCB Şirket. Çin PCB Sanayi Parkı, Guangde Ekonomik Kalkınma Bölgesi, Anhui Eyaleti'nde yer almaktadır. Ekim 2013'te kurulan fabrikamız 20.000 metrekare alan kaplamakta ve 15 yılı aşkın deneyime sahip 7'den fazla profesyonel mühendis dahil olmak üzere 110 personel istihdam etmektedir. Şirketin PCB ürünleri arasında 1-32 katmanlı kartlar, yüksek Tg kartlar, kalın bakır kartlar, sert-esnek kartlar, yüksek frekanslı kartlar, hibrit dielektrik lamine kartlar, gömülü geçişli kartlar, metal tabanlı kartlar ve halojensiz kartlar bulunmaktadır. Yüksek hassasiyetli PCB hızlı prototipleme mevcuttur; tek ve çift taraflı kartlar için toplu siparişler 6-7 gün içinde, 4-8 katmanlı kartlar 9-20 gün içinde, 10-16 katmanlı kartlar 20-25 gün içinde, 16-32 katmanlı kartlar 25-45 gün içinde, HDI kartlar 25 gün içinde teslim edilir ve çift taraflı prototipleme 24 saat kadar kısa sürede teslim edilebilir. Küresel müşterilere yüksek kaliteli ürünler ve profesyonel hizmetler sunmaya kararlıyız ve hem büyük miktarları hem de küçük partileri teslim etme kapasitesine sahibiz. Ürünlerimizin yüzey işleme süreçleri eksiksizdir. Temel malzeme türleri arasında FR-1, 22F, CEM-1, CEM-3, FR-4 (yüksek Tg, halojensiz vb.), yüksek frekanslı kartlar ve metal altlıklar bulunur. Tüm ürün türleri ISO9001, ISO14001, ISO45001, IATF16949 uluslararası kalite yönetim sistemi sertifikalarının yanı sıra UL güvenlik sertifikalarını da geçmiştir. Satış ağımız iç bölgelerden Güneydoğu Asya, Avrupa ve Amerika'ya kadar uzanmaktadır. Yoğun pazar rekabetinde her zaman müşterilerden büyük övgü almışızdır.
Onur Belgesi
  • NQA
  • UL Sertifikası
  • Ürün Sertifikasyonu
  • Ürün Sertifikasyonu
Haberler
Yüksek Güçlü PCB Sektör Bilgisi

Verimlilik için Mühendislik: Yüksek Güçlü PCB Teknolojisine İlişkin Kapsamlı Kılavuz

Modern elektronik alanında, önemli miktarda elektrik enerjisinin verimli ve güvenilir bir şekilde yönetilmesi çok önemlidir. Yüksek Güçlü PCB LED aydınlatma ve güç kaynaklarından elektrikli araç invertörlerine ve endüstriyel motor kontrollerine kadar bu tür uygulamalar için tasarlanmış temeldir. Standart devre kartlarının aksine, bu özel PCB'ler yüksek akımları idare edecek, önemli miktarda ısıyı dağıtacak ve zorlu elektriksel ve termal stres altında güvenilir şekilde çalışacak şekilde tasarlanmıştır. Bu kılavuz, yüksek performanslı güç elektroniğini tanımlayan kritik tasarım hususlarını, malzeme bilimini ve üretim süreçlerini ele almaktadır.

Termal Yönetim: Yüksek Güçlü PCB Tasarımının Özü

Herhangi bir yüksek güçlü uygulamadaki temel zorluk ısıdır. Aşırı ısı, bileşenlerin bozulmasına, kullanım ömrünün kısalmasına ve ciddi arızalara neden olabilir. Bu nedenle etkili termal yönetim sadece bir özellik değil aynı zamanda bir zorunluluktur.

Temel Termal Tasarım Parametreleri

  • Bakır Kalınlığı: Metrekare başına ons (oz/ft²) cinsinden ölçülen daha kalın bakır izleri, daha az dirençli ısıtmayla daha fazla akım taşır. Standart kartlar 1oz (35μm) kullanırken, yüksek güçlü kartlar genellikle 3oz (105μm) ila 12oz (420μm) veya daha fazlasını kullanır.
  • Substratın Isıl İletkenliği: Malzemenin ısıyı bileşenlerden uzağa iletme yeteneği. Standart FR-4 düşük ısı iletkenliğine (~0,3-0,4 W/mK) sahipken, metal çekirdekli kartlar çok daha üstündür.
  • Termal Diziler Yoluyla: Isıyı yüzey katmanından iç katmanlara veya özel bir ısı emiciye aktarmak için sıcak bileşenlerin altına yerleştirilen kaplamalı delikler.
Yüzey Türü Tipik Isı İletkenliği (W/mK) En İyi Kullanım Durumu
Standart FR-4 0,3 - 0,4 Düşük ila orta güçte, maliyete duyarlı uygulamalar.
Alüminyum Çekirdek (MCPCB) 1,0 - 2,5 Yüksek güçlü LED'ler, otomotiv aydınlatması, güç kaynakları.
Bakır Çekirdek 380 - 400 Isının hızla yayılmasının gerektiği son derece yüksek güçlü veya yüksek yoğunluklu uygulamalar.
Seramik Yüzey (AlN, Al2O3) 20 - 200 Yüksek frekanslı RF güç amplifikatörleri, havacılık ve yüksek güvenilirlik uygulamaları.

Malzeme Seçimi ve Elektriksel Hususlar

Termal özelliklerin ötesinde malzeme ve tasarım seçimi, kartın elektriksel performansını ve uzun vadeli güvenilirliğini belirler.

  • Akım Taşıma Kapasitesi: Bakır kalınlığı, iz genişliği ve izin verilen sıcaklık artışı ile belirlenir. Mühendisler, belirli bir akım için gerekli kesit alanını hesaplamak için IPC-2152 çizelgelerini kullanır.
  • Dielektrik Dayanımı: Yalıtım katmanlarının yüksek gerilimlere bozulmadan dayanma yeteneği. Bu, güç dönüştürücülerde ve invertörlerde kritik öneme sahiptir.
  • Malzeme Kararlılığı: Yüksek Tg (Cam Geçiş Sıcaklığı) malzemeleri, lehimleme ve yüksek sıcaklıkta çalışma sırasında kartın bükülmesini veya katmanlara ayrılmasını önlemek için gereklidir. Zorlu uygulamalar için 170°C veya daha yüksek bir Tg yaygındır.

Anhui Hongxin Electronic Technology Co., Ltd. gibi üreticiler, yüksek Tg FR-4, metal alt tabakalar ve özel laminatlar dahil olmak üzere geniş bir malzeme yelpazesi sunarak mühendislerin kendi özel tasarımları için termal, elektriksel ve mekanik özellikler arasında en uygun dengeyi seçmelerine olanak tanır.

Üretim Mükemmelliği ve Kalite Güvencesi

Güvenilir bir Yüksek Güçlü PCB üretmek, gelişmiş üretim yetenekleri ve sıkı bir kalite kontrol sistemi gerektirir. Süreç, sağlam termal yollar ve çok katmanlı yapılar oluşturmak için laminasyon basınçlarının, bakır kaplama kalınlığının ve delme doğruluğunun hassas kontrolünü içerir.

Otomotiv endüstrisindekiler gibi kritik görev uygulamaları için uluslararası standartlara bağlılık tartışılamaz. Gibi sertifikalar IATF 16949 Üreticinin kaliteye, tutarlılığa ve sürekli iyileştirmeye olan bağlılığını gösterir. Ayrıca, UL sertifikası ürünün sıkı güvenlik ve yanıcılık standartlarını karşılamasını sağlar. Anhui Hongxin Electronic Technology Co., Ltd.'nin ISO9001, ISO14001, ISO45001, IATF16949 ve UL dahil olmak üzere sertifika portföyü, küresel bir müşteri tabanına yüksek güvenilirlikli Yüksek Güçlü PCB'ler sunma yeteneğinin altını çiziyor.

SSS

Standart bir PCB ile Yüksek Güçlü PCB arasındaki temel fark nedir?

Temel fark, tasarım odağı ve malzeme bileşiminde yatmaktadır. Standart bir PCB, düşük akım uygulamalarında sinyal bütünlüğü için optimize edilmiştir. bir Yüksek Güçlü PCB iki temel zorluğun üstesinden gelmek üzere tasarlanmıştır: yüksek akım ve önemli miktarda ısı üretimi. Bu şu şekilde sağlanır:

  • Daha Kalın Bakır: Direnci azaltmak ve aşırı ısınmadan yüksek akımlarla başa çıkmak için 3 ons, 6 ons ve hatta daha kalın bakır kullanılması.
  • Termal İletken Yüzeyler: Yerleşik bir ısı emici görevi görecek metal çekirdek (alüminyum veya bakır) veya diğer özel malzemelerin kullanılması.
  • Sağlam Yapı: Isı dağılımını ve bileşen lehimleme güvenilirliğini artırmak için termal kanallar ve daha büyük ped boyutları gibi özellikleri içeren tasarımlar.

Temel olarak, Yüksek Güçlü PCB, amaca yönelik olarak tasarlanmış bir termal ve elektrik yönetim platformudur.

Standart bir FR-4 PCB yerine alüminyum çekirdekli PCB'yi ne zaman seçmeliyim?

Tasarımınız verimli bir şekilde iletilmesi gereken önemli miktarda ısı üreten bileşenler içerdiğinde alüminyum çekirdekli PCB (MCPCB) seçmelisiniz. Temel göstergeler şunları içerir:

  • Yüksek Güçlü LED'ler: Bu en yaygın uygulamadır. MCPCB'ler, parlaklıklarını, renk tutarlılığını ve ömrünü doğrudan etkileyen LED bağlantı sıcaklığının korunması için gereklidir.
  • Güç Dönüşüm Devreleri: MOSFET'ler ve indüktörler gibi bileşenlerin önemli miktarda ısıyı dağıttığı regülatörleri, motor sürücülerini ve güç kaynaklarını değiştirmek için.
  • Alanı Kısıtlı Tasarımlar: Büyük bir soğutucuyu sığdıramadığınızda, MCPCB, ısı yayma işlevini doğrudan karta entegre ederek yerden tasarruf sağlar ve montajı basitleştirir.

Uygulamanız tamamen mantık veya düşük güçlü sinyal işlemeye yönelikse standart bir FR-4 kartı daha uygun maliyetlidir. Seçim, tasarımınızın termal bütçesine göre belirlenir.

Bakır kalınlığı Yüksek Güçlü PCB'nin performansını nasıl etkiler?

Bakır kalınlığı, Yüksek Güçlü PCB'nin performansını iki temel yolla doğrudan etkileyen kritik bir parametredir: akım taşıma kapasitesi ve ısı dağılımı.

  • Akım Taşıma Kapasitesi: Daha geniş ve daha kalın bir bakır izi daha düşük elektrik direncine sahiptir. Ohm Yasasına (P = I²R) göre, daha düşük direnç, belirli bir akım için ısı olarak daha az güç kaybı anlamına gelir. Daha kalın bakır, kartın sıcaklık sınırlarını aşmadan daha yüksek akımları güvenli bir şekilde iletmenizi sağlar. Örneğin, 6 oz'luk bir iz, aynı genişlikteki 1 oz'luk bir izden çok daha fazla akım taşıyabilir.
  • Isı Yayılımı: Bakır mükemmel bir ısı iletkenidir. Kalın bir bakır katman, ısıyı sıcak bir bileşenden (güç IC'si gibi) PCB'nin daha geniş bir alanına dağıtarak bir ısı yayıcı görevi görür. Bu, "sıcak nokta" sıcaklığını azaltır ve tüm kartın ısıyı ortam ortamına veya soğutucuya aktarmada daha verimli olmasını sağlar.

Doğru bakır kalınlığını seçmek performans, maliyet ve üretim karmaşıklığı arasında temel bir dengedir.

Yüksek Güçlü PCB'nin uzun vadeli güvenilirliğini sağlamak için hangi tasarım özellikleri çok önemlidir?

Yüksek Güçlü PCB'de uzun vadeli güvenilirliğin sağlanması, yüksek akım ve ısı döngüsünün neden olduğu stresi azaltmak için proaktif tasarım gerektirir. Önemli özellikler şunları içerir:

  • Termal Tahliye Pedleri: Büyük bakır düzlemlere (toprak veya güç gibi) bağlanan açık delikli bileşenler için termal tahliye bağlantıları kullanılır. Lehimleme sırasında doğrudan soğutucu etkisini azaltarak iyi bir lehim bağlantısı sağlarken, çalışma sırasında da iyi bir elektrik ve termal bağlantı sağlarlar.
  • Yeterli Boyutlandırma ve Kaplama: Termal yolların yeterince büyük olması ve ısıyı etkili bir şekilde aktarmak için yeterli bakır kaplama kalınlığına sahip olması gerekir. Yüksek güvenilirlikli uygulamalar için, lehim veya epoksi ile doldurma ve kapatma yoluyla nem girişi önlenebilir ve termal transfer iyileştirilebilir.
  • Konformal Kaplama: Koruyucu bir kimyasal kaplamanın uygulanması, kartı nemden, tozdan ve kimyasal kirleticilerden koruyabilir; bu da özellikle zorlu endüstriyel veya otomotiv ortamlarında önemlidir.
  • Malzeme Seçimi: Yüksek Tg'ye ve düşük Termal Genleşme Katsayısı'na (CTE) sahip malzemelerin kullanılması, sıcaklık dalgalanmaları sırasında kanallar ve bileşenler üzerindeki mekanik gerilimi azaltır, zamanla çatlakları ve katmanlara ayrılmayı önler.

IATF 16949 gibi bir kalite sistemi altında üretimle birleştirilen bu özellikler, sahada yıllarca dayanacak Yüksek Güçlü bir PCB oluşturmak için gereklidir.
