Özel OEM PCB Metal Altlık

Ana Sayfa / Ürünler / PCB'ler / Metal Yüzey

OEM PCB Metal Altlık Üreticileri

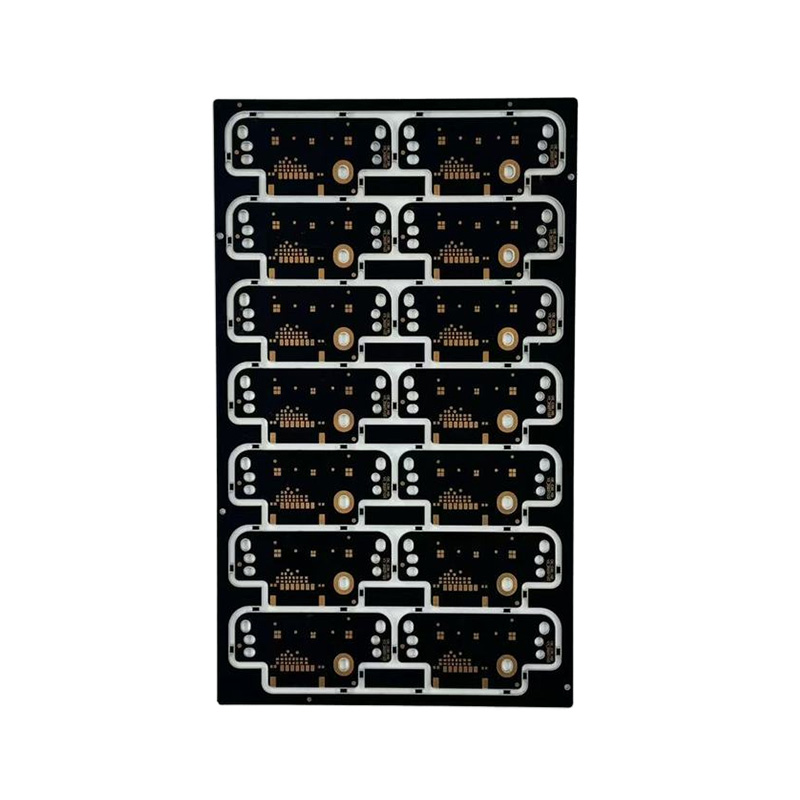

Metal alt tabaka, çekirdek termal iletken katmanı olarak metal bir malzeme (alüminyum veya bakır gibi) kullanan özel bir tür baskılı devre kartıdır (PCB). Devreyi benzersiz bir yalıtkan dielektrik katman yoluyla metal alt tabaka ile birleştirerek mükemmel termal iletkenlik ve ısı dağıtma performansı sağlar. Temel özelliği, yüksek güçte çalışma sırasında elektronik ekipmanın ısı üretimi problemini etkili bir şekilde çözme yeteneğidir. 0,3 mm'den 6 mm'ye kadar çeşitli levha kalınlığı seçenekleri sunmakla kalmıyor, aynı zamanda yüksek akımları taşımak için 5 oz'a kadar kalın bakır tasarımları da destekliyor. 10:1 kart kalınlığı/açıklık oranı ve 3 mil kadar ince çizgi genişlikleri ve aralıklarıyla, yüksek yoğunluklu kablolamanın karmaşık gereksinimlerini karşılar. Geleneksel kalay püskürtmeden nikel kaplı altına kadar çeşitli yüzey işleme prosesleriyle bu tip PCB, LED aydınlatma, otomotiv farları, güç modülleri ve güç dönüştürücüler gibi sıkı termal yönetim gereksinimlerine sahip uygulamalar için özellikle uygundur ve verimli çalışma sırasında ekipmanın stabilitesini ve uzun ömrünü garanti eder.

Hakkında
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Elektronik Teknoloji A.Ş. Çin OEM PCB Metal Altlık Üreticileri ve Özel OEM PCB Metal Altlık Şirketi. Çin PCB Sanayi Parkı, Guangde Ekonomik Kalkınma Bölgesi, Anhui Eyaleti'nde yer almaktadır. Ekim 2013'te kurulan fabrikamız 20.000 metrekare alan kaplamakta ve 15 yılı aşkın deneyime sahip 7'den fazla profesyonel mühendis dahil olmak üzere 110 personel istihdam etmektedir. Şirketin PCB ürünleri arasında 1-32 katmanlı kartlar, yüksek Tg kartlar, kalın bakır kartlar, sert-esnek kartlar, yüksek frekanslı kartlar, hibrit dielektrik lamine kartlar, gömülü geçişli kartlar, metal tabanlı kartlar ve halojensiz kartlar bulunmaktadır. Yüksek hassasiyetli PCB hızlı prototipleme mevcuttur; tek ve çift taraflı kartlar için toplu siparişler 6-7 gün içinde, 4-8 katmanlı kartlar 9-20 gün içinde, 10-16 katmanlı kartlar 20-25 gün içinde, 16-32 katmanlı kartlar 25-45 gün içinde, HDI kartlar 25 gün içinde teslim edilir ve çift taraflı prototipleme 24 saat kadar kısa sürede teslim edilebilir. Küresel müşterilere yüksek kaliteli ürünler ve profesyonel hizmetler sunmaya kararlıyız ve hem büyük miktarları hem de küçük partileri teslim etme kapasitesine sahibiz. Ürünlerimizin yüzey işleme süreçleri eksiksizdir. Temel malzeme türleri arasında FR-1, 22F, CEM-1, CEM-3, FR-4 (yüksek Tg, halojensiz vb.), yüksek frekanslı kartlar ve metal altlıklar bulunur. Tüm ürün türleri ISO9001, ISO14001, ISO45001, IATF16949 uluslararası kalite yönetim sistemi sertifikalarının yanı sıra UL güvenlik sertifikalarını da geçmiştir. Satış ağımız iç bölgelerden Güneydoğu Asya, Avrupa ve Amerika'ya kadar uzanmaktadır. Yoğun pazar rekabetinde her zaman müşterilerden büyük övgü almışızdır.
Onur Belgesi
  • NQA
  • UL Sertifikası
  • Ürün Sertifikasyonu
  • Ürün Sertifikasyonu
Haberler
Metal Yüzey Sektör Bilgisi

PCB Metal Yüzeylerin Kullanımı Elektronik Bileşenlerin Güvenilirliğini Nasıl Etkiler?

Modern elektronik alanında Baskılı Devre Kartlarının (PCB) önemi abartılamaz. Neredeyse her elektronik cihazın omurgasını oluştururlar, elektrikli bileşenlerin doğru şekilde bağlanmasını sağlar ve sorunsuz çalışma akışlarını kolaylaştırırlar. Çeşitli PCB türleri arasında, PCB metal alt tabaka Özellikle yüksek performanslı uygulamalarda büyük ilgi görmüştür.

Bir PCB metal alt tabakası, standart PCB'ler için tipik olarak kullanılan geleneksel lifli malzemelerden ziyade, taban olarak bir metal malzeme kullanan bir tür baskılı devre kartıdır. Bu metal alt tabakalar, metal bir tabanın yalıtım katmanı ve gerçek devreyi oluşturan bakır katmanla birleştirilmesiyle yapılır. Alt tabakalar için kullanılan yaygın metaller arasında alüminyum, bakır ve çelik bulunur, ancak alüminyum, mükemmel termal iletkenliği, maliyet etkinliği ve hafif yapısı nedeniyle açık ara en yaygın olanıdır.

PCB Metal Yüzeyleri Farklı Kılan Nedir?

Termal Yönetim, metal yüzeylerin geleneksel PCB'lere göre tercih edilmesinin temel nedenlerinden biridir. Modern elektronik cihazlar ısı üretir ve yüksek güçlü uygulamalarda bu ısının yönetilmesi, performansın ve güvenilirliğin korunması açısından çok önemlidir. Metal alt tabakalar ısının daha verimli bir şekilde dağıtılmasına yardımcı olarak aşırı ısınmayı önler ve bileşenlerin ömrünü uzatır. Bu özellikle güç elektroniği, LED aydınlatma, otomotiv elektroniği ve yüksek frekanslı iletişim sistemlerinde önemlidir.

İşte PCB metal yüzeylerinin geleneksel PCB'lerle karşılaştırması:

Mülkiyet Standart PCB PCB Metal Yüzey
Malzeme FR-4, CEM-1, CEM-3 Alüminyum, Bakır, Çelik
Isı İletkenliği Düşük Yüksek (200 W/m·K'ye kadar)
Maliyet Düşüker Daha yüksek
Mekanik Dayanım Orta Güçlü (özellikle alüminyumla)
Uygulamalar Tüketici elektroniği, Düşük güç Yüksek güçlü uygulamalar, LED aydınlatma, Otomotiv, Güç elektroniği
Ağırlık Işık Ağır (kullanılan metale bağlı olarak)

Metal bir alt tabaka ile geleneksel bir PCB arasındaki seçim genellikle, özellikle ısı yönetimi ve dayanıklılık açısından performans gereksinimlerine bağlıdır.

PCB Metal Yüzeylerin Uygulamaları

PCB metal yüzeyler öncelikle verimli ısı dağılımının çok önemli olduğu uygulamalarda kullanılır. PCB metal yüzeylerin kullanılmasından yararlanan bazı endüstriler şunlardır:

  1. LED Aydınlatma : Yüksek performanslı LED ışıklar çok fazla ısı üretir. Metal bazlı bir PCB kullanmak daha iyi ısı emilimi sağlar ve LED bileşenlerinin uzun ömürlü olmasını sağlar.

  2. Güç Elektroniği : Güç dönüştürücüler, invertörler ve güç amplifikatörleri gibi cihazlar önemli miktarda ısı üretir. Metal bir alt tabaka, sıcaklığın düzenlenmesine ve hassas bileşenlerin zarar görmesini önlemeye yardımcı olur.

  3. Otomotiv Elektroniği : Modern araçlar, kontrol sistemleri, sensörler ve daha fazlası için karmaşık elektroniklere dayanır. Metal alt tabakalar bu sistemlerin aşırı sıcaklıklar ve titreşimler altında bile çalışır durumda kalmasını sağlar.

  4. Yüksek Frekanslı İletişim : Metal alt tabakalar, sinyal bütünlüğünün ve ısı yönetiminin kritik olduğu yüksek frekanslı devrelerde kullanılır.

  5. Endüstriyel Uygulamalar : Endüstriyel makineler gibi yüksek güç kullanımı ve ısı dağılımı gerektiren ekipmanlar, güvenilir çalışma için PCB metal alt tabakaları kullanır.

Neden Geleneksel PCB'ler Yerine Metal Yüzeyleri Seçmelisiniz?

  1. Üstün Isı İletkenliği : Metal alt tabakaların geleneksel fiberglas PCB'lere göre en önemli avantajı yüksek termal iletkenlikleridir. Bu, ısı birikiminin elektronik bileşenlere zarar verebileceği yüksek güçlü uygulamalarda önemlidir.

  2. Mekanik Dayanım : Metal yüzeyler, geleneksel FR-4 levhalara kıyasla daha yüksek mekanik mukavemet ve stabilite sunar. Bu özellikle titreşim ve mekanik stresin yaygın olduğu zorlu ortamlarda önemlidir.

  3. Işıkweight yet Durable : Alüminyum bazlı alt tabakalar hafiftir, ancak yüksek dayanıklılık ve korozyona karşı direnç sunarlar; bu da onları hem yapısal bütünlük hem de ısı dağılımı gerektiren uygulamalar için ideal kılar.

  4. Daha Uzun Ömür : Metal alt tabakalar, ısıyı verimli bir şekilde dağıtarak bileşenlerin ömrünü uzatmaya yardımcı olur, arıza oranlarını azaltır ve uzun vadeli güvenilirlik sağlar.

  5. Maliyet-Effective : Metal alt tabakalar geleneksel PCB'lerden daha pahalı olsa da, gelişmiş performans, azaltılmış arıza oranları ve enerji verimliliği gibi uzun vadeli faydalar genellikle daha yüksek ilk yatırımı haklı çıkarır.

PCB Metal Yüzeylerin Temel Özellikleri

  1. Termal Performans : Metal alt tabakalar, geleneksel PCB'lere göre önemli ölçüde daha yüksek termal iletkenliğe sahiptir; alüminyum alt tabakalar genellikle en iyi maliyet, ağırlık ve termal yönetim dengesini sunar.

  2. Elektrik İzolasyonu : Metal taban ile bakır devre arasındaki yalıtım katmanı, yüksek güçlü devrelerin performansının korunmasında çok önemli olan elektriksel izolasyonu sağlar.

  3. Mekanik Dayanım : Metal alt tabakalar, geleneksel PCB'lere kıyasla daha yüksek mekanik mukavemet ve stabilite sağlar; bu, uzun süreli dayanıklılık gerektiren uygulamalarda çok önemli olabilir.

  4. Yüzey Kaplama Seçenekleri : Tıpkı geleneksel PCB'ler gibi, metal yüzeyler de uygulamanın gereksinimlerine bağlı olarak HASL (Sıcak Hava Lehim Tesviyesi), OSP (Organik Lehimlenebilirlik Koruyucu) ve ENIG (Elektroz Nikel Daldırma Altın) dahil olmak üzere çeşitli yüzey kaplamalarıyla işlenebilir.

Anhui Hongxin Electronic Technology Co., Ltd., PCB metal yüzeyler de dahil olmak üzere çeşitli PCB türlerinde uzmanlaşmış önde gelen üreticilerden biridir. Şirketin ürün yelpazesinde 1-32 katmanlı levhalar, yüksek Tg'li levhalar, kalın bakır levhalar, sert esnek levhalar ve daha fazlası yer alıyor. Bunlar arasında metal bazlı PCB'ler yüksek ısıl iletkenlikleri ve mekanik dayanımları nedeniyle öne çıkıyor.

Anhui Hongxin, yüksek hassasiyetli PCB hızlı prototipleme sunuyor ve tek ve çift taraflı kartlar, 4-8 katmanlı kartlar, HDI kartlar ve daha fazlası için toplu siparişleri hızlı bir şekilde teslim edebiliyor. Bu esneklik ve hız, şirketi hem yüksek kaliteli hem de hızlı geri dönüşlü PCB'ler gerektiren endüstriler için tercih edilen bir ortak haline getiriyor.

Ayrıca şirket, ürünlerinde FR-1, CEM-1, CEM-3, FR-4 gibi yüksek kaliteli temel malzemeleri ve metal alt katmanları kullanarak, bunların çeşitli yüksek performanslı uygulamaların zorlu taleplerini karşılamasını sağlıyor.

Sonuç

Sonuç olarak, PCB metal alt tabakalar modern elektronikte üstün termal yönetim, gelişmiş dayanıklılık ve mekanik güç sağlayan vazgeçilmez bir bileşendir. LED aydınlatmadan güç elektroniği ve otomotiv sistemlerine kadar çeşitli sektörlerdeki uygulamaları, elektronik cihazların optimum performansını sağlamadaki çok yönlülüğünü ve önemini ortaya koyuyor.
