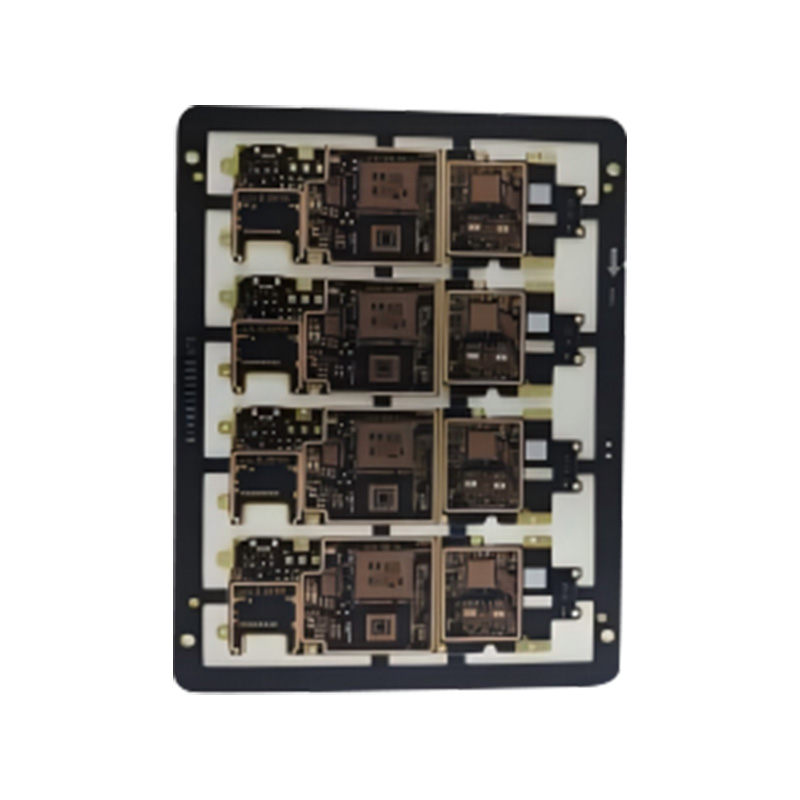

HDI (Yüksek Yoğunluklu Ara Bağlantı) PCB'ler, mikro yollar (kör ve gömülü yollar), ince çizgiler (çizgi genişliği/aralığı ≤75μm) ve çok katmanlı istifleme teknolojisi aracılığıyla ultra yüksek kablolama yoğunluğu ve minyatür yapılar elde ederek geleneksel PCB'lere kıyasla %60'ın üzerinde alan tasarrufu sağlar. Sekizden fazla katmanın ara bağlantılarını ve herhangi bir katmandan iletim tasarımını destekleyen delikleri doldurmak için lazer delme ve elektrokaplama kullanırlar. 0,3 mm BGA aralığına sahip üst düzey çipleri barındırabilirler ve akıllı telefonlar, drone'lar, AR/VR cihazları ve tıbbi mikroelektronikler gibi kompakt ürünlerde yaygın olarak kullanılırlar. HDI kartları, mükemmel sinyal bütünlüğünü ve ısı dağıtma performansını birleştirerek yüksek frekanslı sinyal iletiminin kalitesini önemli ölçüde artırır. Bunlar, 5G terminalleri, IoT modülleri ve hafif, ince ve çok işlevli entegrasyon gerektiren diğer uygulamalar için temel bir çözümdür. Yüksek hassasiyet ve güvenilirlik gerektiren mikroelektronik sistemler için özellikle uygundurlar.
| Malzeme | İGE |
| Tahta kalınlığı | 0,3-6 mm |
| Bakır kalınlığı | 0.5oz-5oz |
| Katmanlar | 1-32 |
| Menşe yeri | Anhui, Çin |
| Yüzey kalitesi | Standart HASL, kurşunsuz HASL, OSP, daldırma nikel/altın, mavi tutkal, daldırma gümüş, daldırma kalay |
| Minimum açıklık | 0,25 mm |
| Minimum iz genişliği | 3mil (0,075mm) |
| Minimum iz aralığı | 0,075 mm |
| Tahta kalınlığı to aperture ratio | 10:1 |
